46 фотографий · Архив ВИНТЭЛ
Вентиляция.
В деталях.
Посмотрите, как выглядят воздуховоды, фасонные изделия и соединения. Выберите похожую деталь и укажите номер фото в запросе — так проще объяснить, что нужно вашему объекту.
УвеличитьПрямоугольные участки разных сечений
Торцы и боковые стенки деталей хорошо видны: такой ракурс помогает показать форму нужного участка.

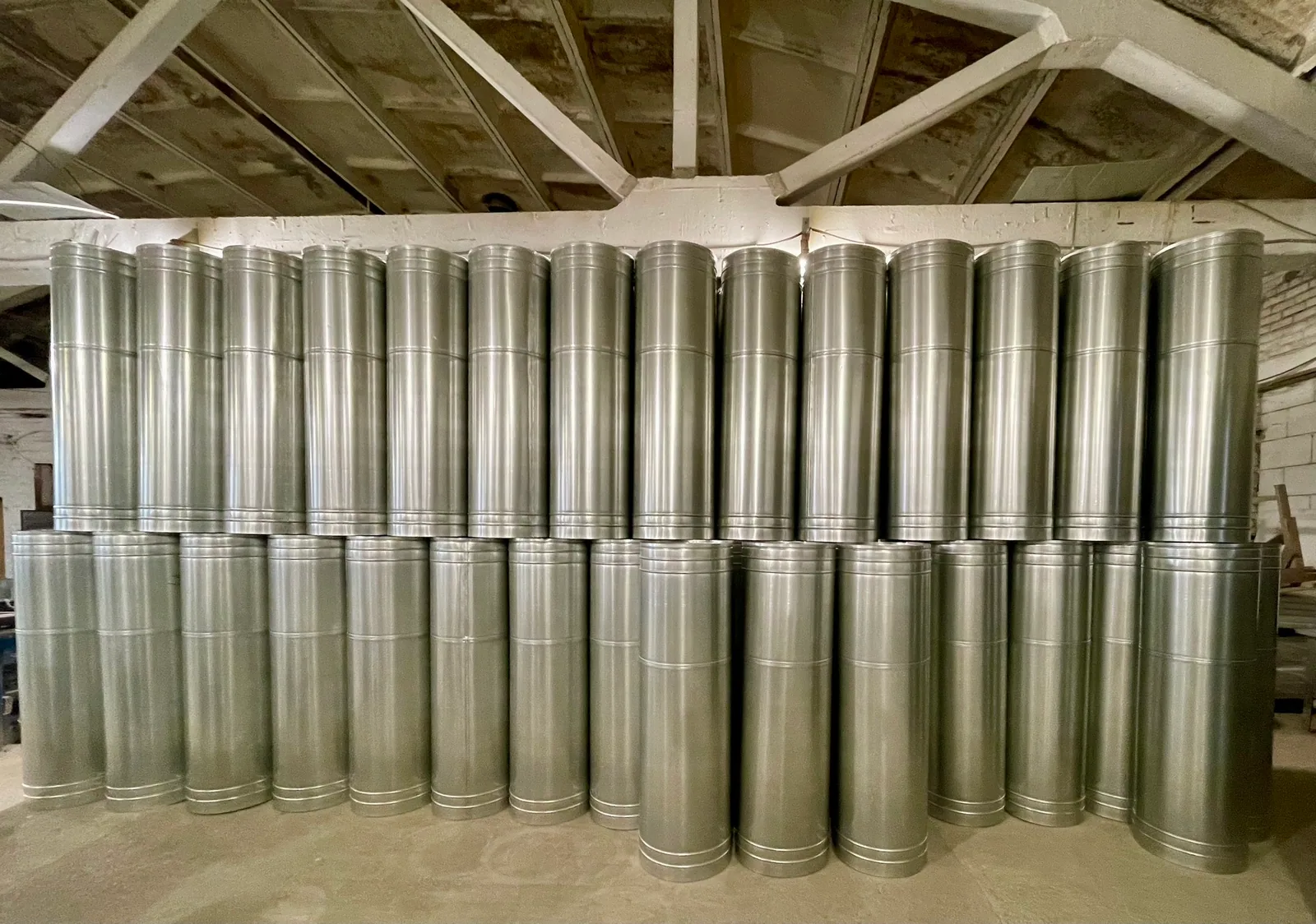

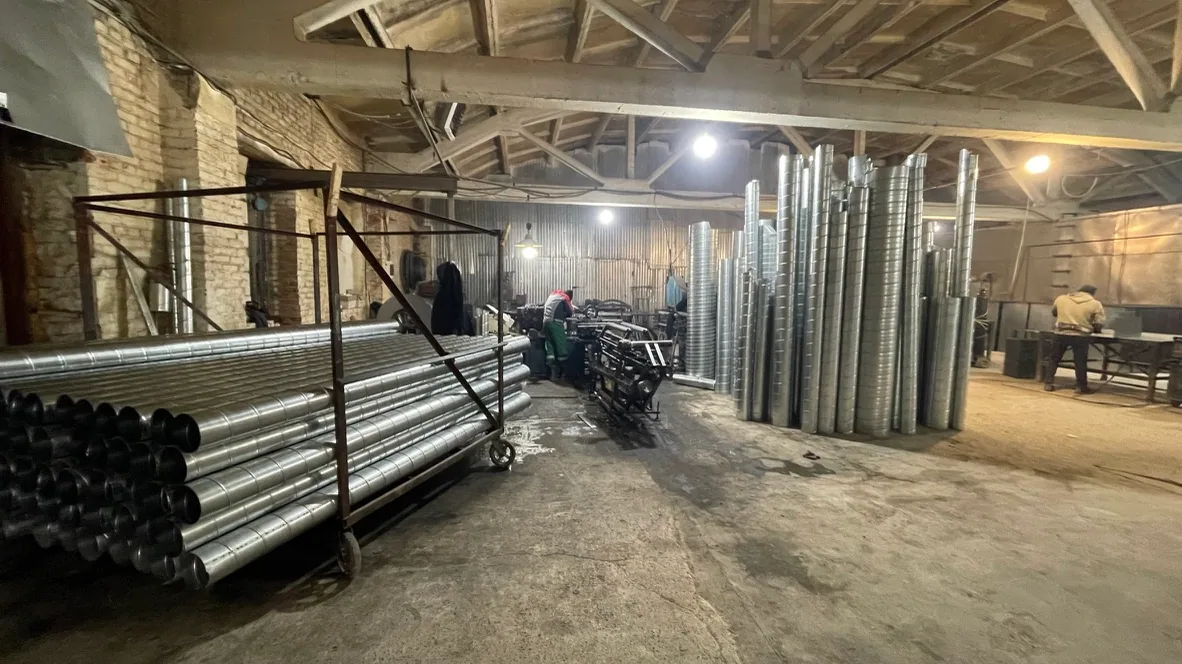

УвеличитьКруглые участки в цехе
Два ряда прямых круглых деталей. Для заказа укажите диаметр, длину и количество каждой позиции.
УвеличитьПрямоугольная фасонная деталь
На фото видны поворот корпуса и соединительная рамка. В эскизе важно показать геометрию целиком.

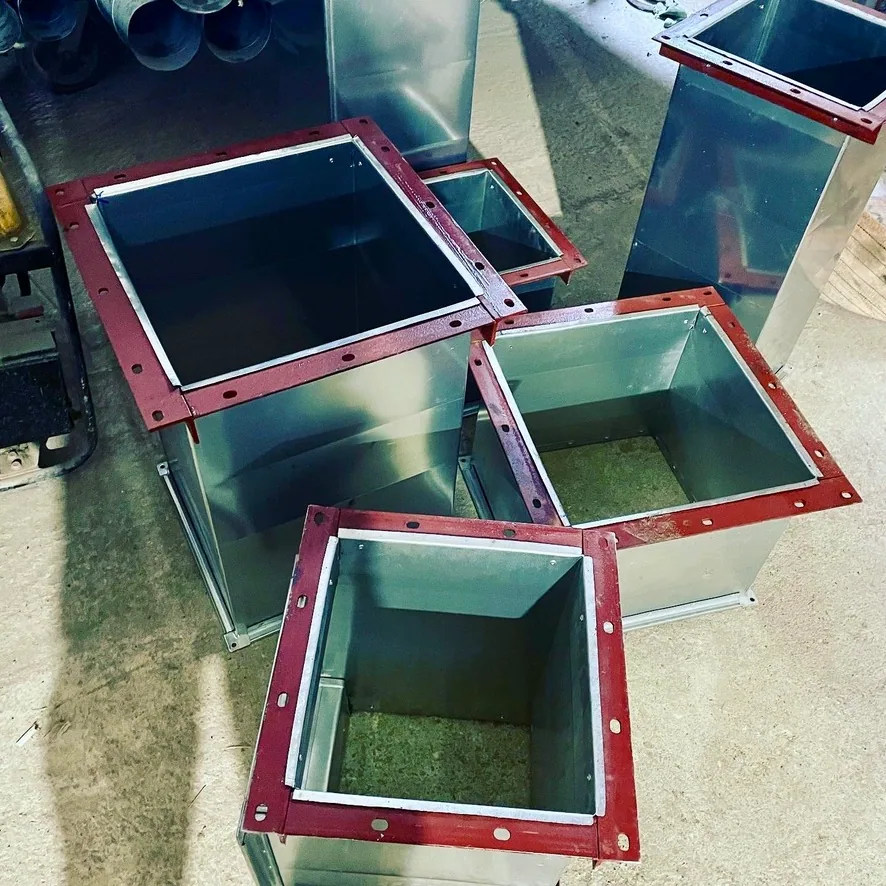

УвеличитьПрямоугольные детали с фланцами
Несколько участков с красными соединительными рамками. Условия соединения передают отдельно от размера сечения.

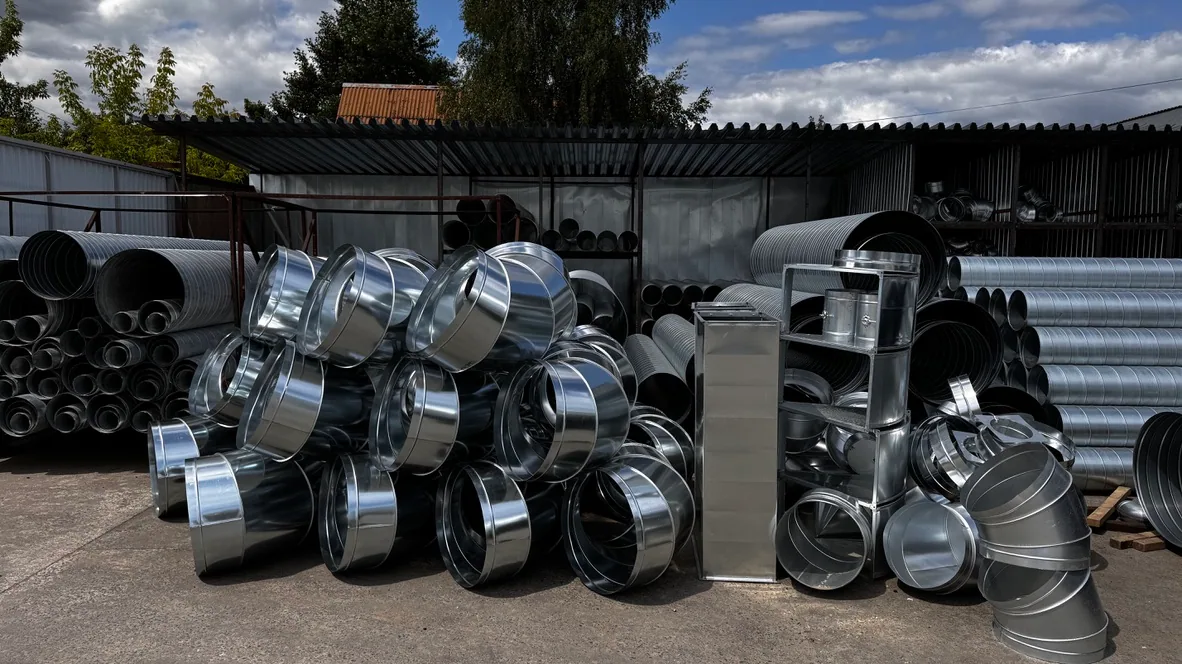

УвеличитьКруглые фасонные изделия
Партия деталей с круглыми отверстиями и разной геометрией корпуса.
УвеличитьСоединительные рамки разных размеров
Прямоугольные рамки разложены по размерам. В ведомости комплектующие удобно выделять отдельными позициями.
УвеличитьКруглые переходы
Конический корпус соединяет два круглых сечения. На эскизе нужны оба диаметра и длина перехода.
УвеличитьПрямоугольные зонты
Металлические зонты на площадке. При заказе важны габариты и способ присоединения к системе.

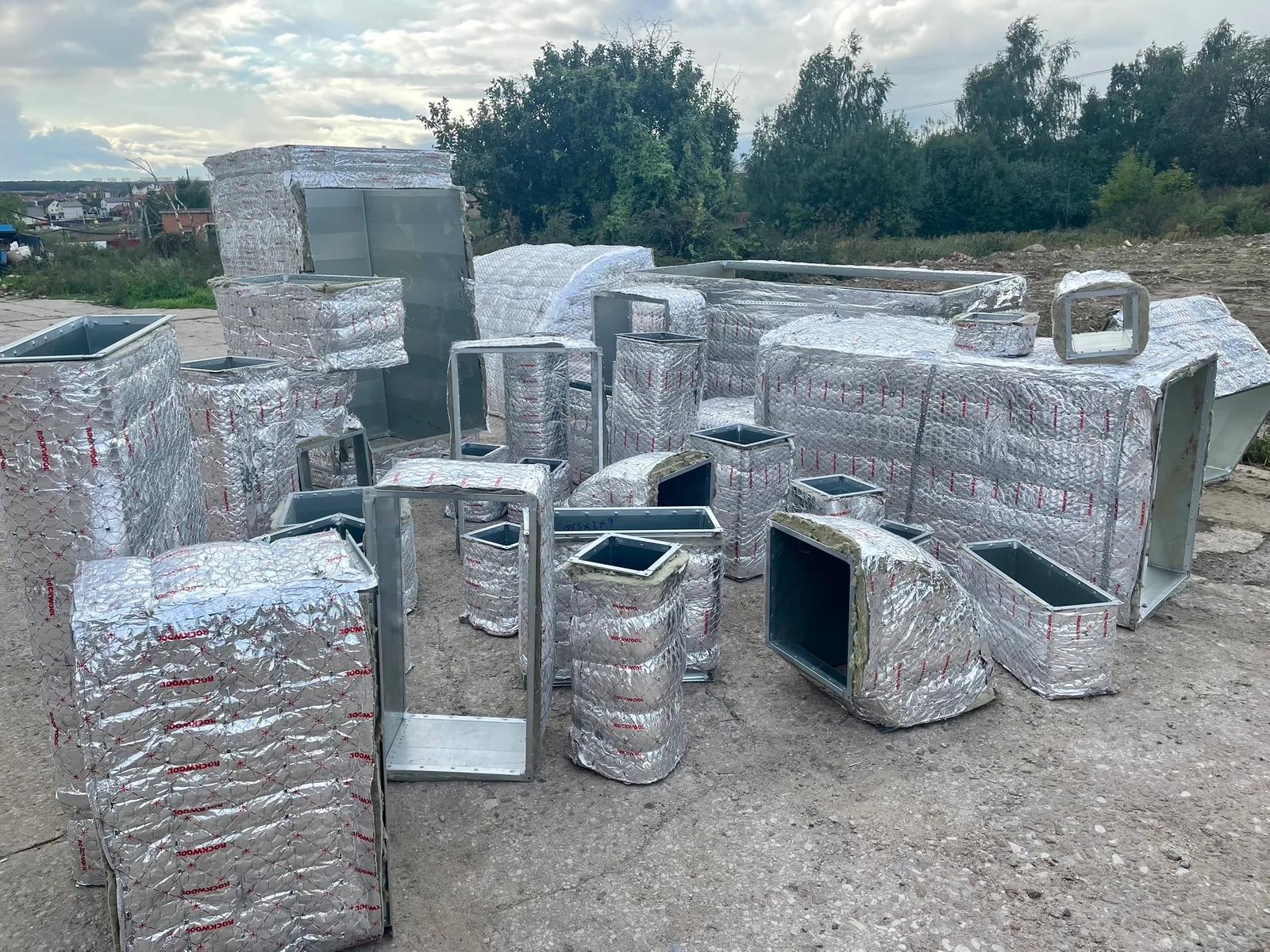

УвеличитьДетали в защитной упаковке
Прямоугольные и круглые изделия в плёнке. Требования к упаковке партии согласовывают вместе с отгрузкой.
УвеличитьОборудование и металл в цехе
Производственный проход с оборудованием и рулонами металла.
УвеличитьКрупные прямоугольные секции
Длинный ряд секций с прямоугольными торцами. Габариты каждой позиции передают в задании.

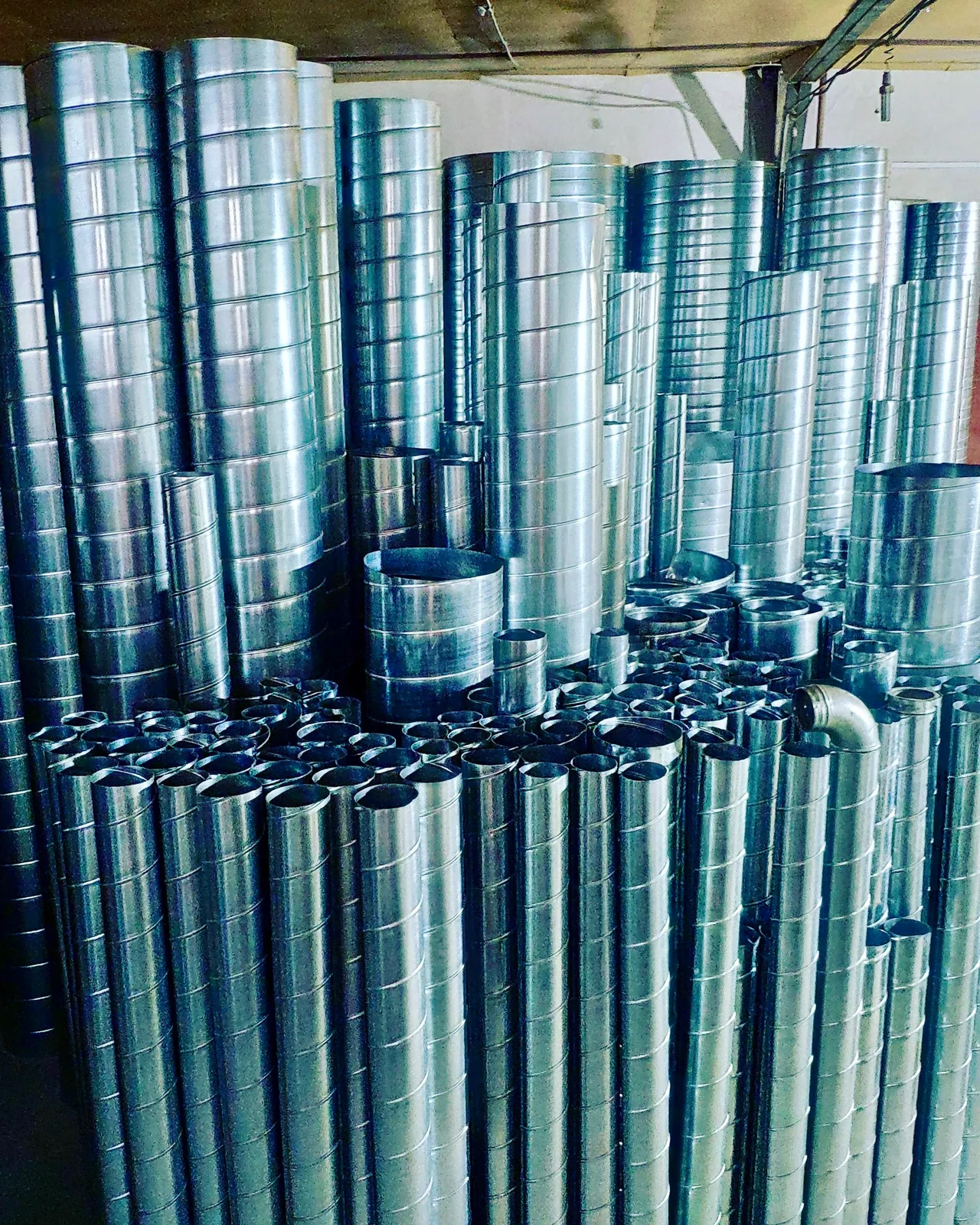

УвеличитьКруглые воздуховоды разной длины
Группа круглых участков со спиральным швом. На фото можно сравнить форму и пропорции деталей.

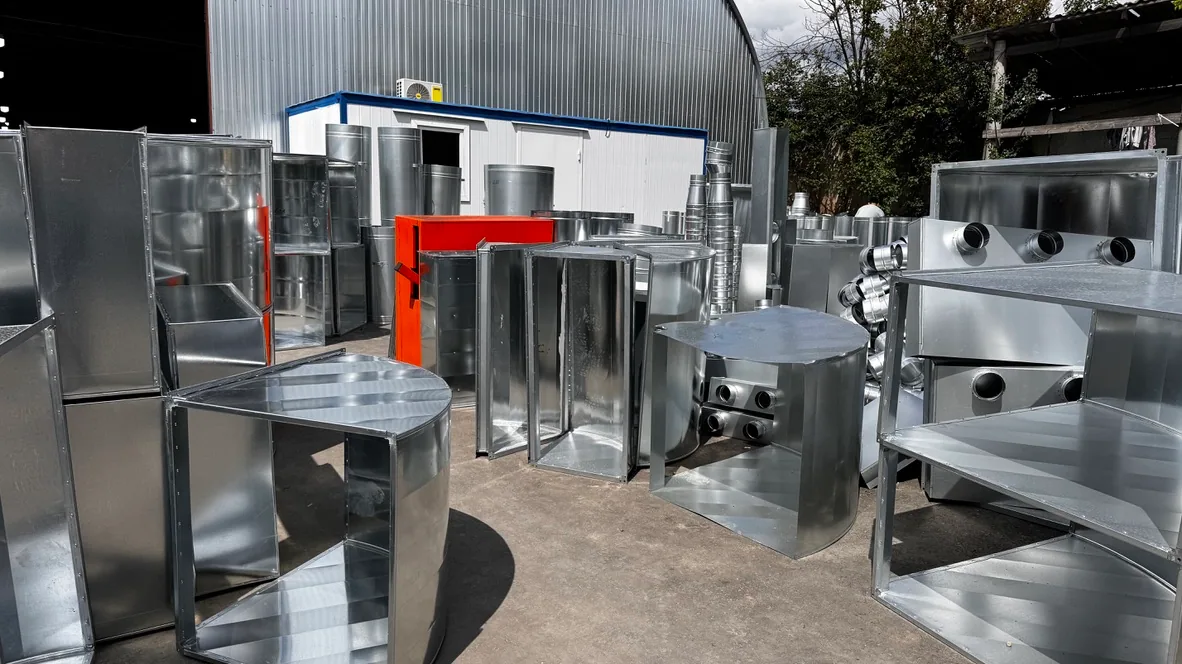

УвеличитьИзделия с разной геометрией
Прямые участки, фасонные детали и корпуса с патрубками на одной площадке.

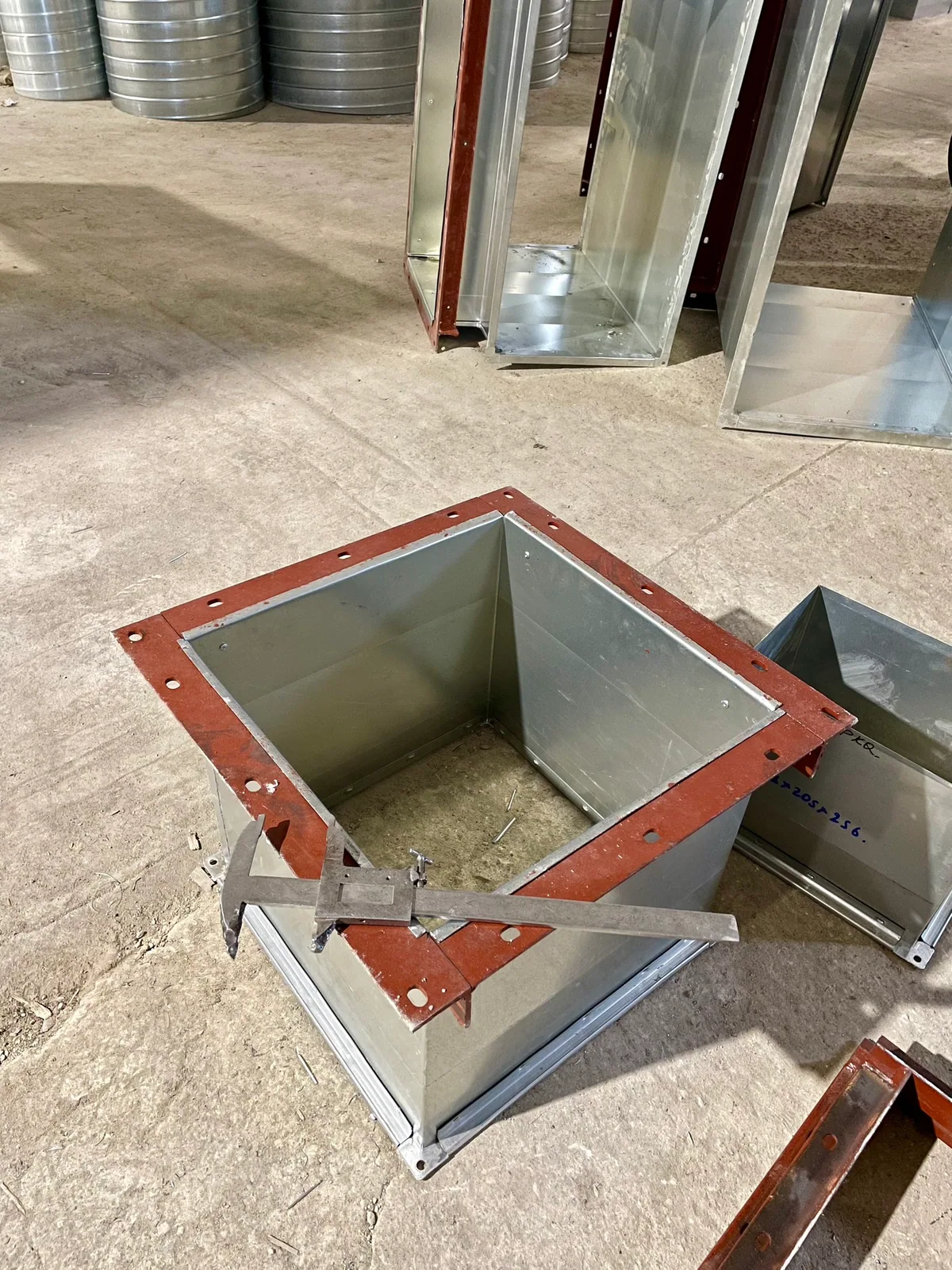

УвеличитьКороткий участок с фланцем
Вид сверху на прямоугольное сечение и соединительную рамку. По фотографии не определяют фактические размеры.
УвеличитьПрямоугольная секция изнутри
Внутренний вид крупной секции: видны стенки, торец и поперечные элементы.

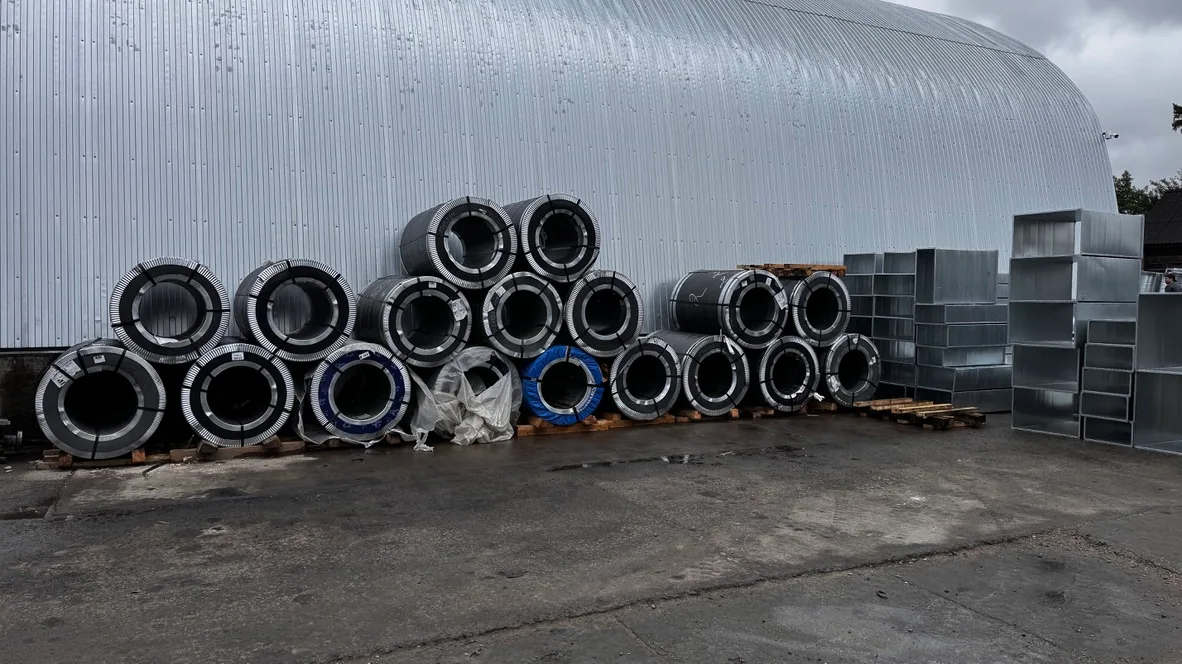

УвеличитьРулоны металла на площадке
Рулонный металл рядом с готовыми прямоугольными деталями. Марку и толщину металла определяют по документам.

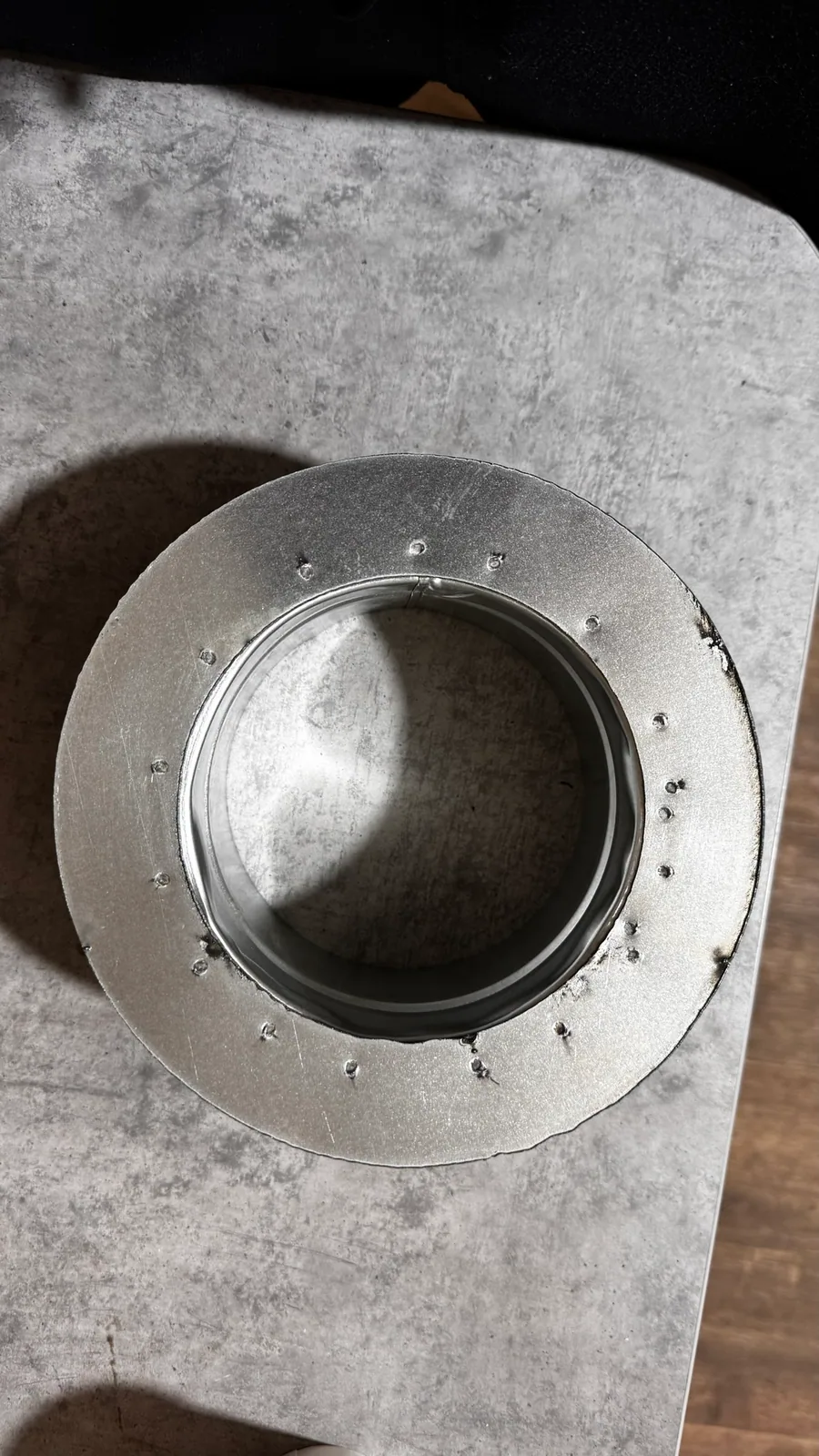

УвеличитьКруглый патрубок с плоским фланцем
Вид на отверстие и крепёжную поверхность. Для ответной детали нужны размеры и расположение крепления.

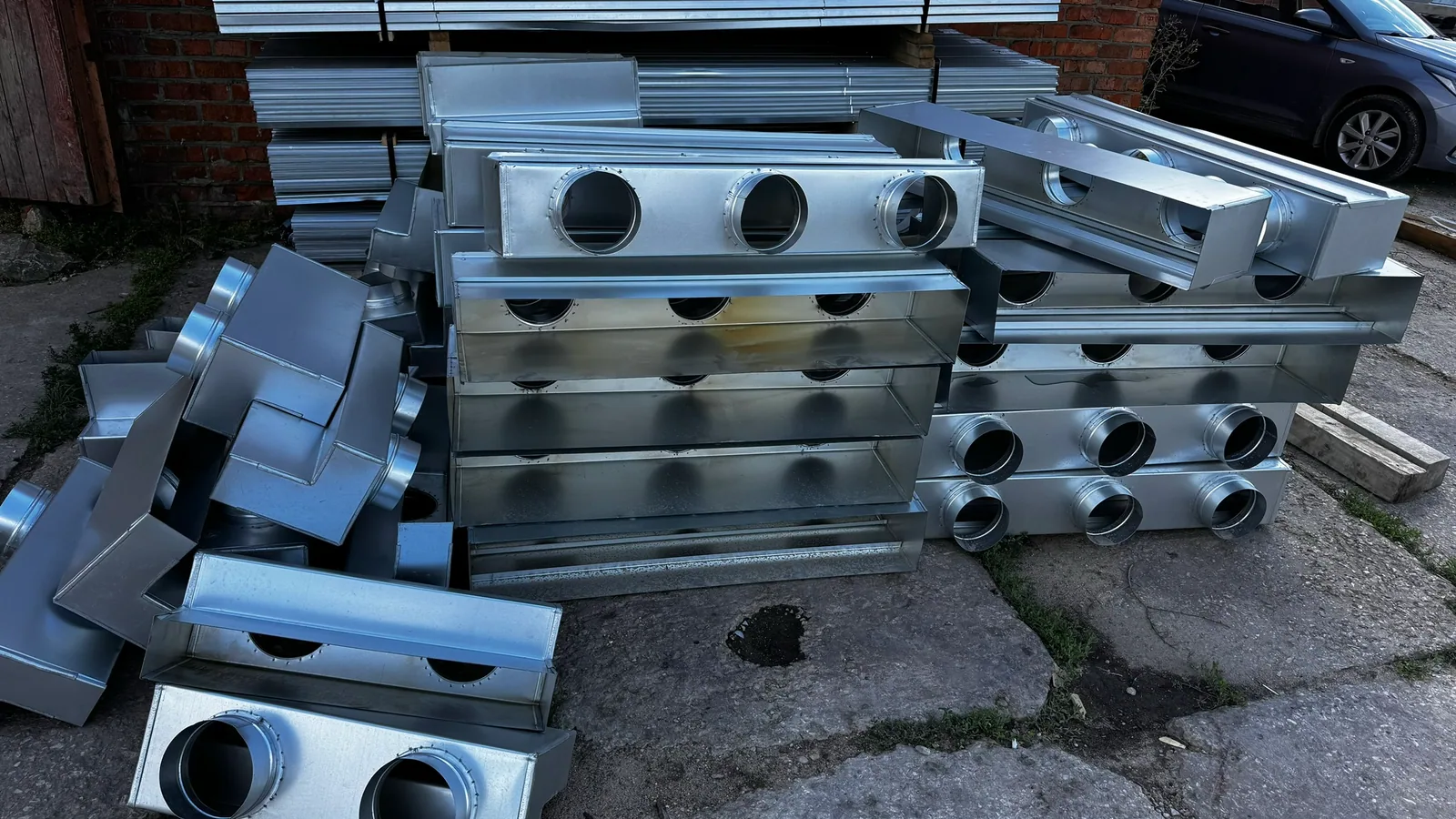

УвеличитьКорпуса с несколькими патрубками
Прямоугольные корпуса с рядами круглых отверстий. На чертеже показывают каждый патрубок и его положение.

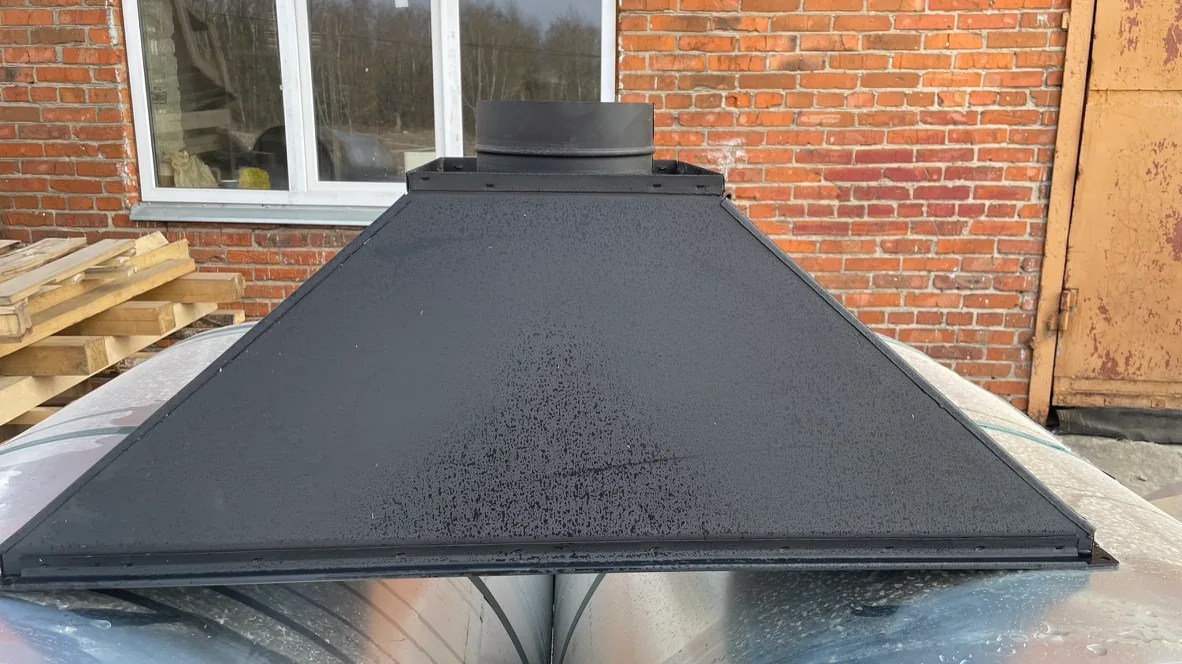

УвеличитьОкрашенная деталь с наклонными стенками
Вид на широкую часть корпуса и верхний патрубок. Цвет покрытия сам по себе не подтверждает его характеристики.
УвеличитьЗаготовки и рабочее оборудование
Производственный участок с металлическими заготовками и оборудованием.
УвеличитьПартия прямоугольных воздуховодов
Прямые секции сгруппированы на площадке; видны разные пропорции сечений.

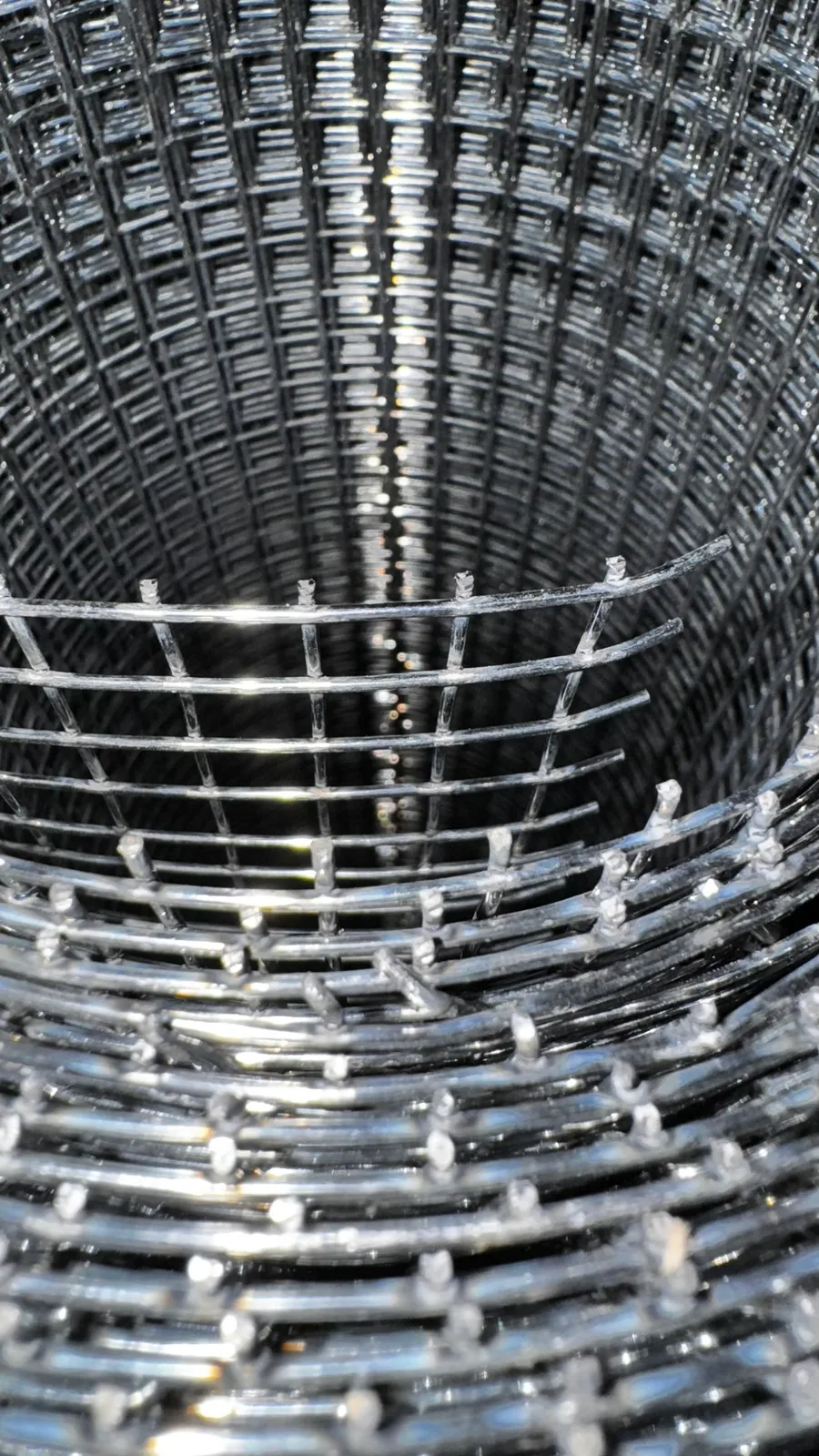

УвеличитьКруглые сетчатые элементы
Крупный план стопки металлических сетчатых элементов. Назначение и размеры комплектующих уточняют в задании.
УвеличитьПоворотная деталь крупным планом
Сбоку видны криволинейная наружная часть и внутренняя геометрия поворота.

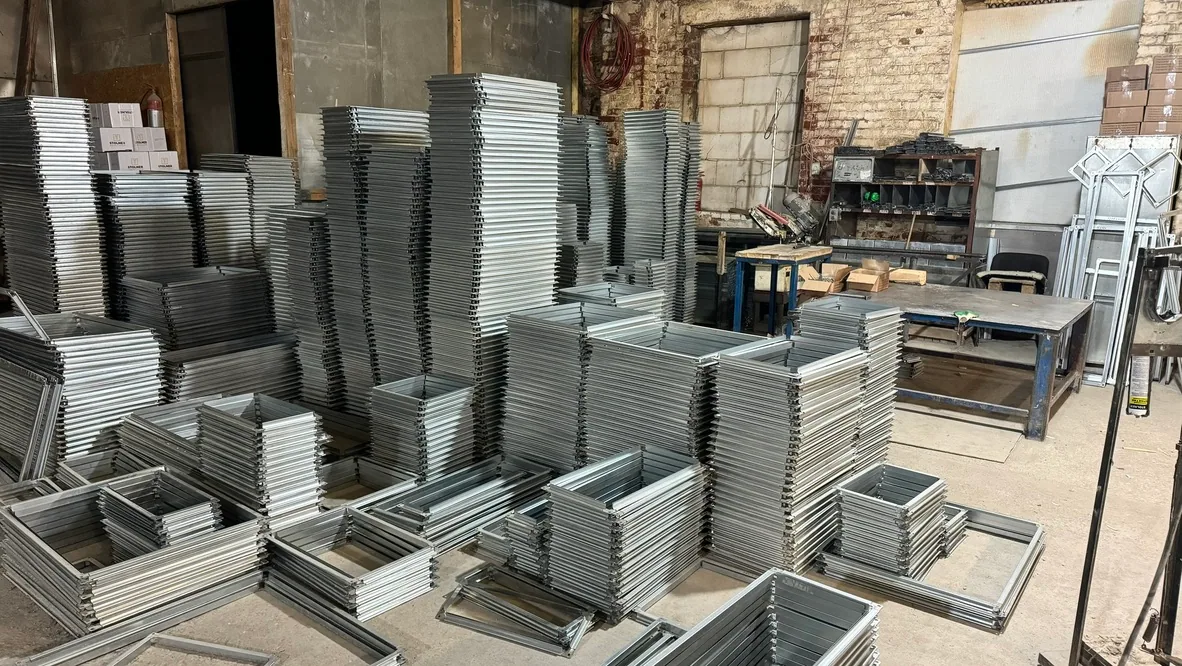

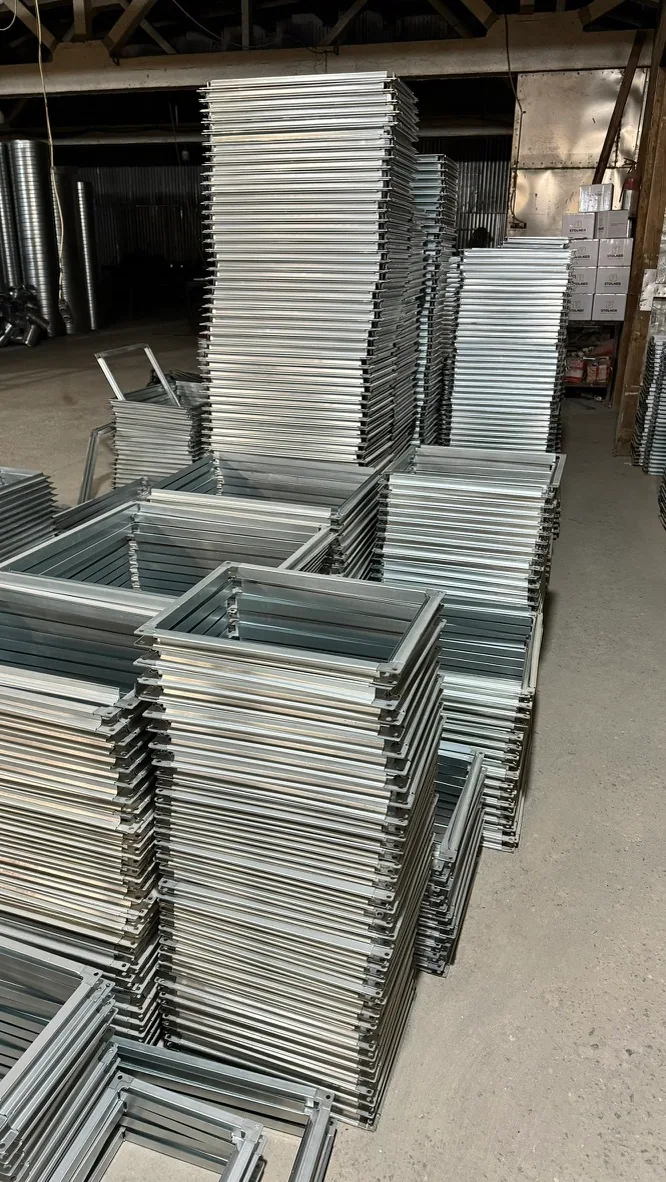

УвеличитьСтопки прямоугольных рамок
Соединительные рамки крупным планом. Для комплектации следует сверить количество и размеры.

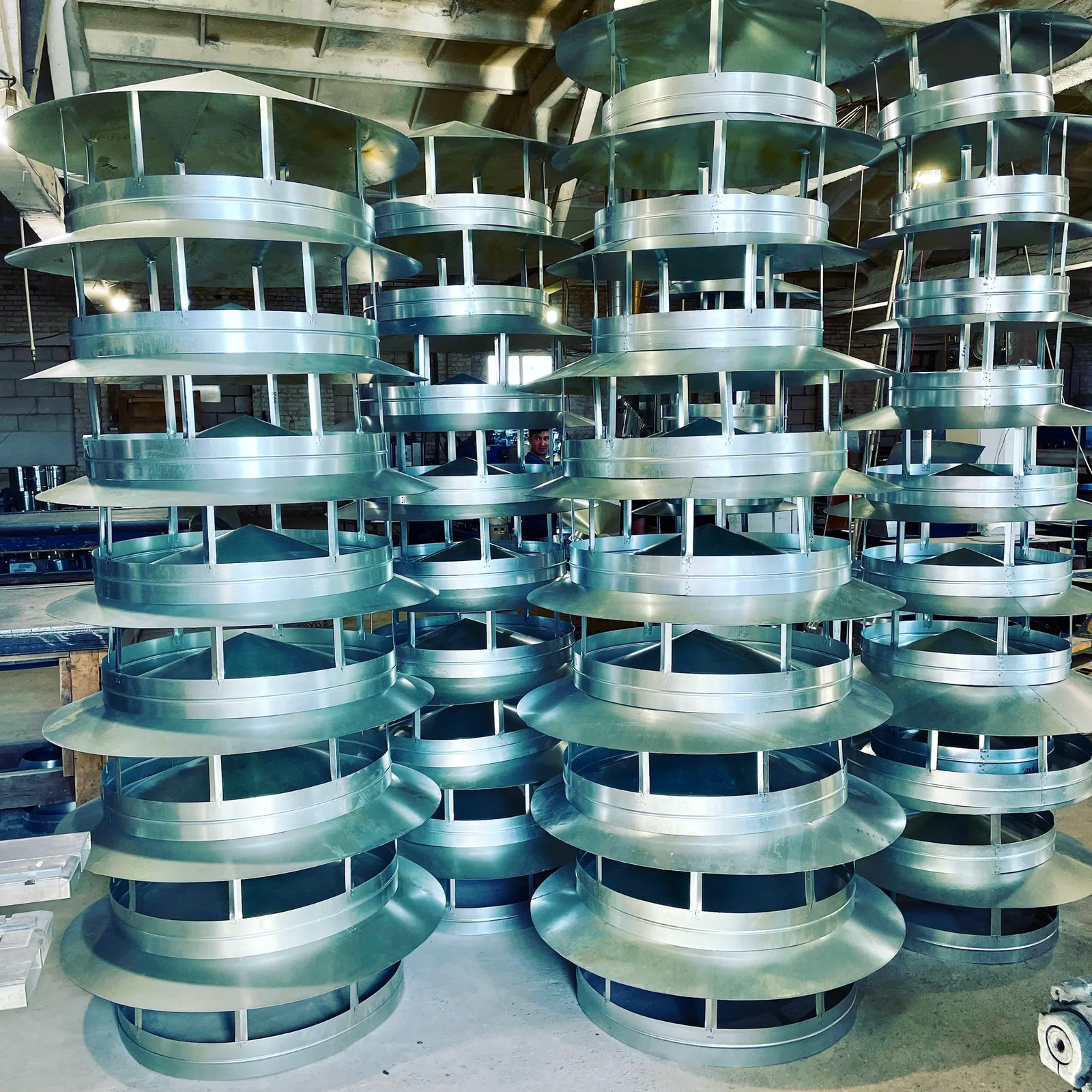

УвеличитьКруглые зонты в цехе
Несколько рядов круглых металлических зонтов. Фото показывает общий вид изделий.

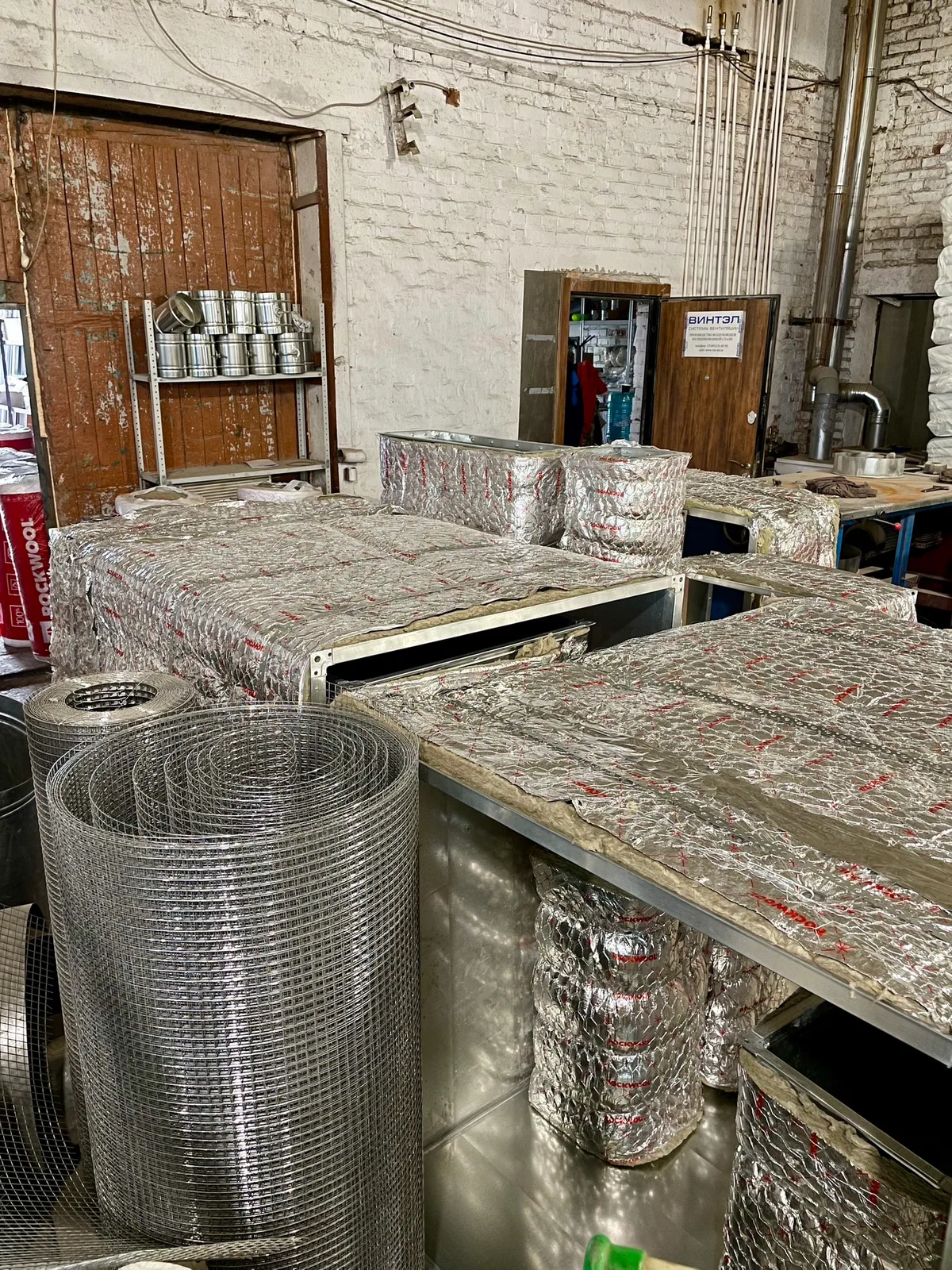

УвеличитьУпакованные участки в помещении
Прямоугольные детали и круглые участки в защитной упаковке.

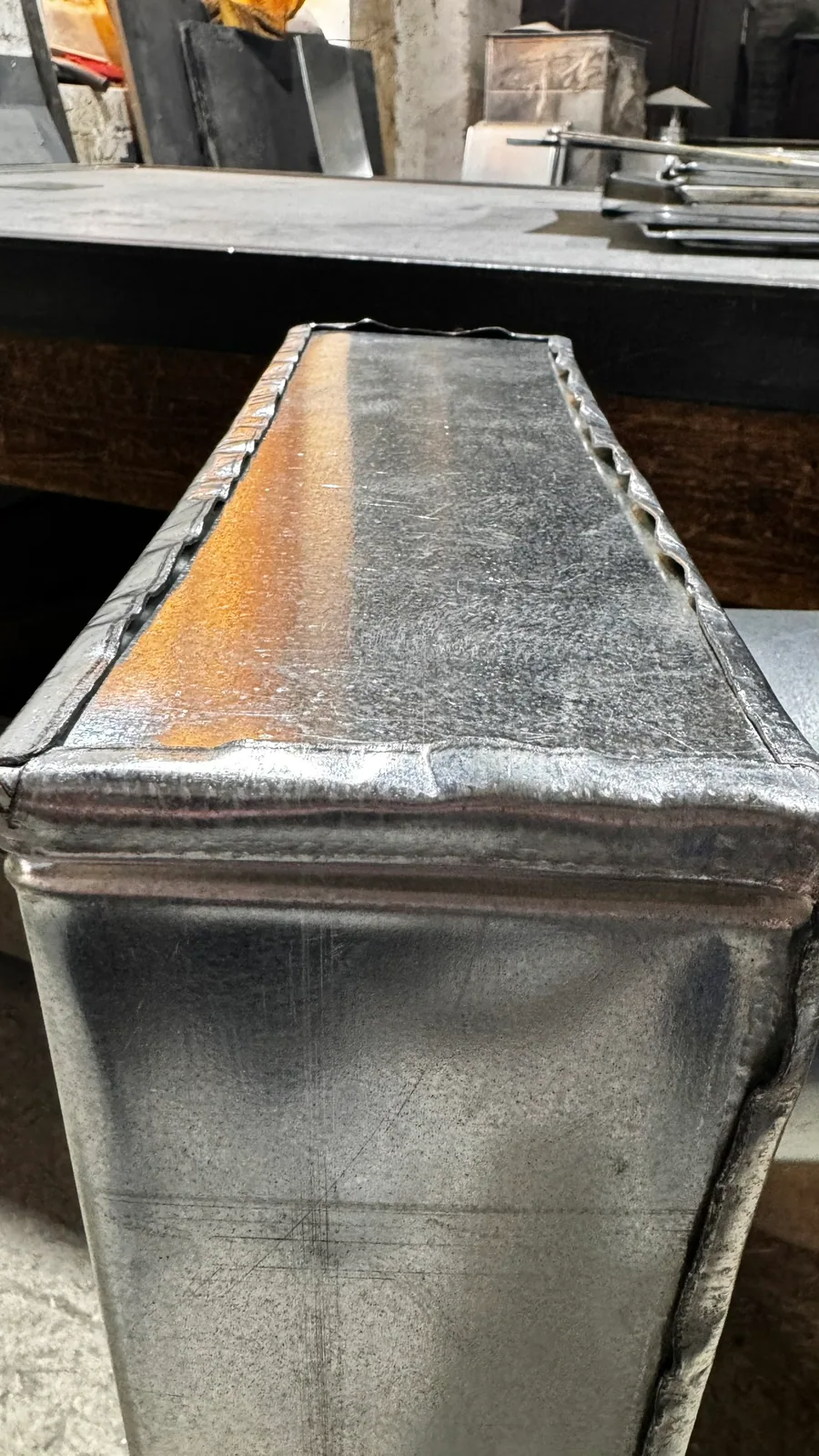

УвеличитьБоковая стенка прямоугольной детали
Крупный план поверхности, ребра и края соединения металлического корпуса.

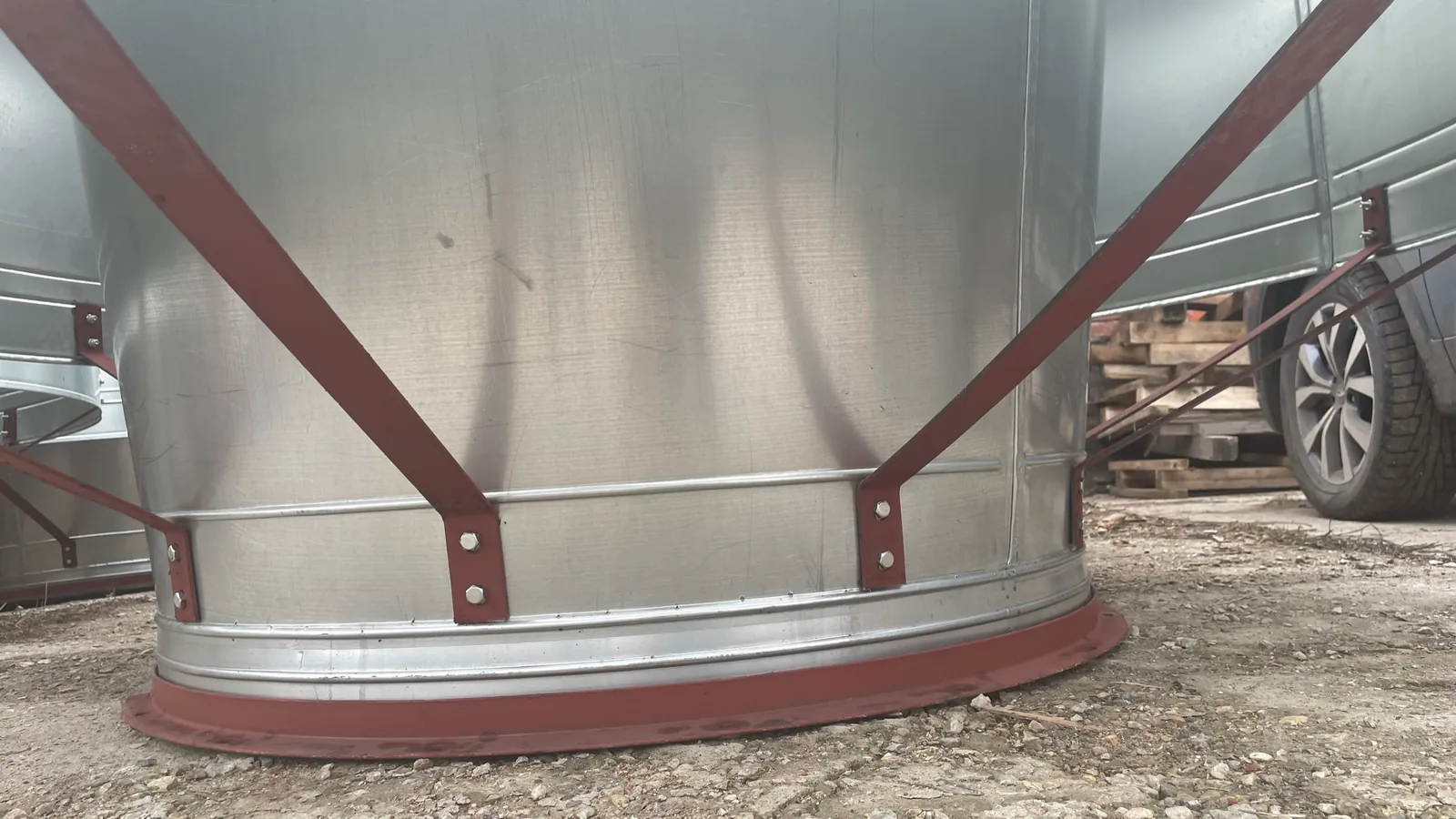

УвеличитьКруглое соединение крупным планом
На снимке видны нижняя кромка, соединительный элемент и крепления корпуса.
УвеличитьКруглые участки на производстве
Общий вид цеха с оборудованием, заготовками и готовыми круглыми деталями.

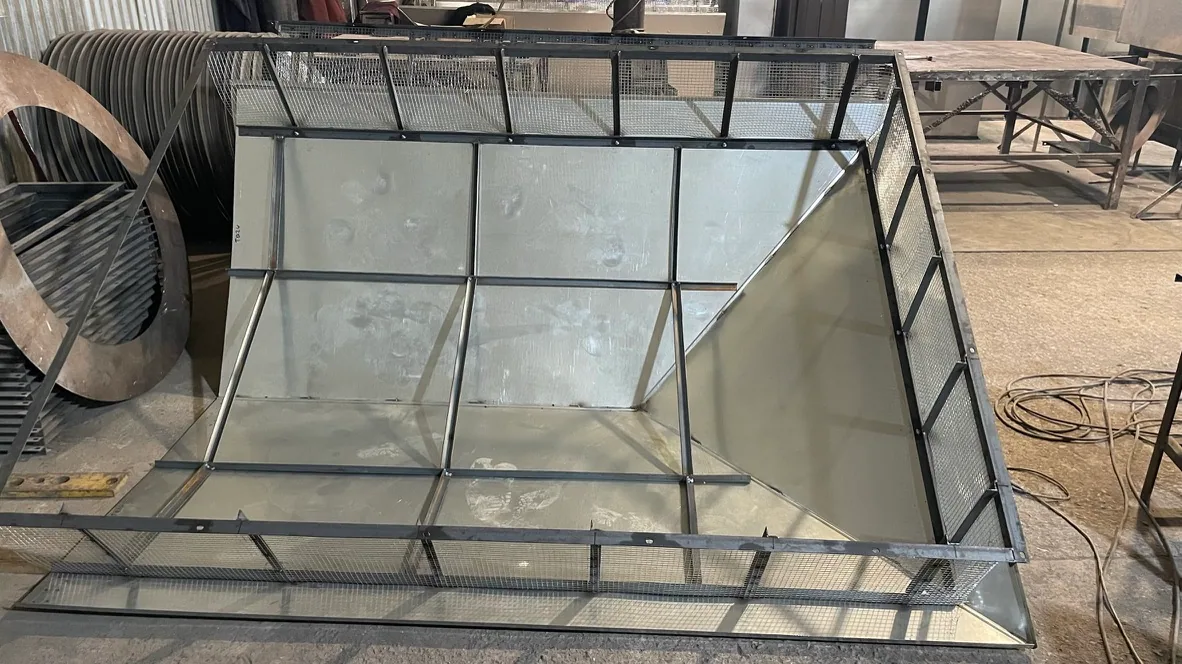

УвеличитьВнутренний вид крупной секции
Стены металлической секции и внутренние поперечные элементы на этапе работы с изделием.

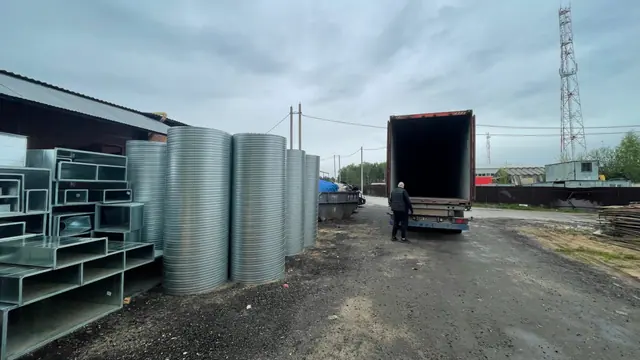

УвеличитьИзделия рядом с грузовым автомобилем
Круглые и прямоугольные участки у открытого кузова. Состав партии и порядок отгрузки согласовывают перед поставкой.

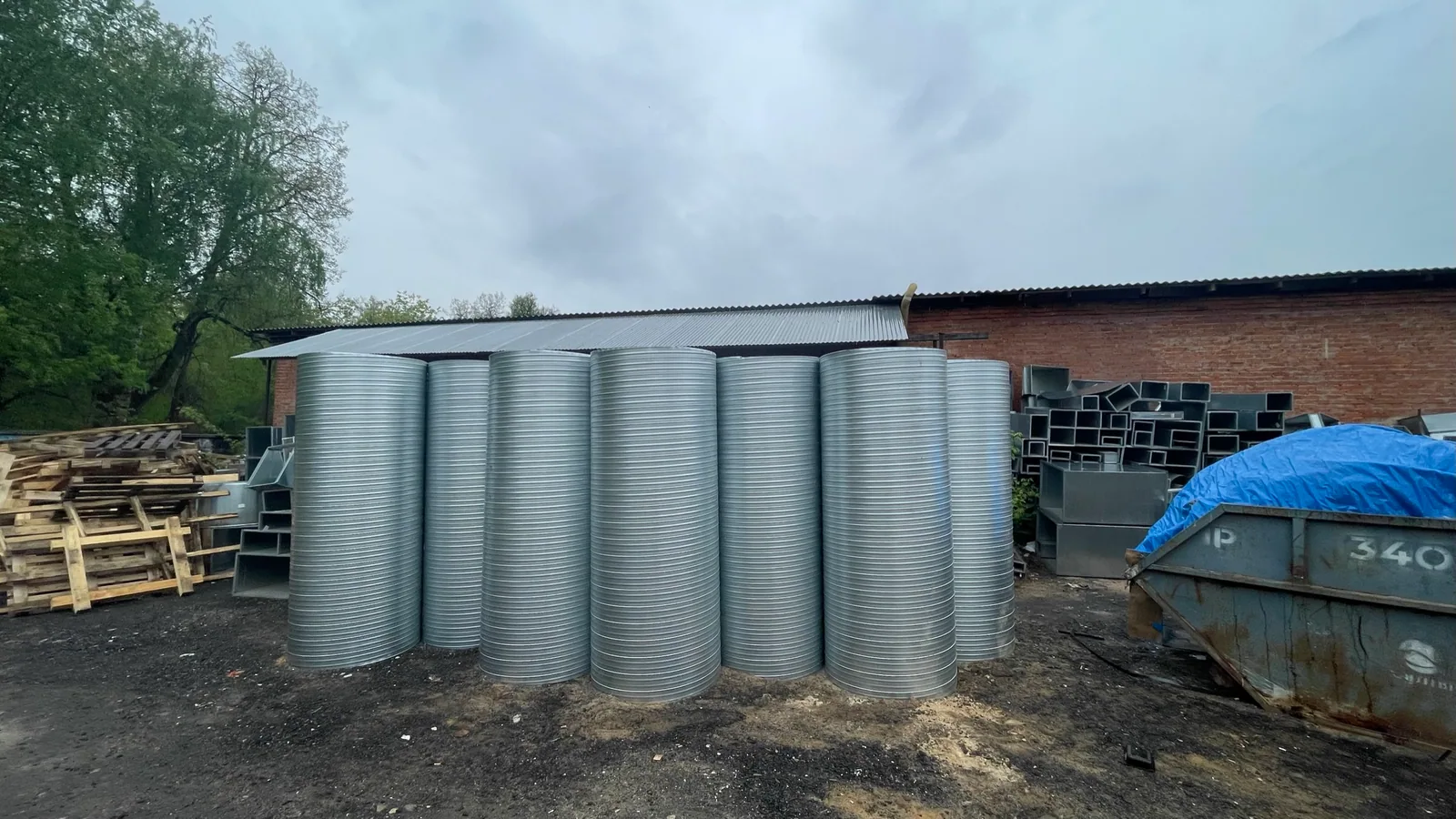

УвеличитьКруглые участки на площадке
Вертикально установленные детали со спиральным швом.
УвеличитьУчасток работы с прямоугольными деталями
Рамки, рабочие столы и крупная металлическая секция в помещении цеха.

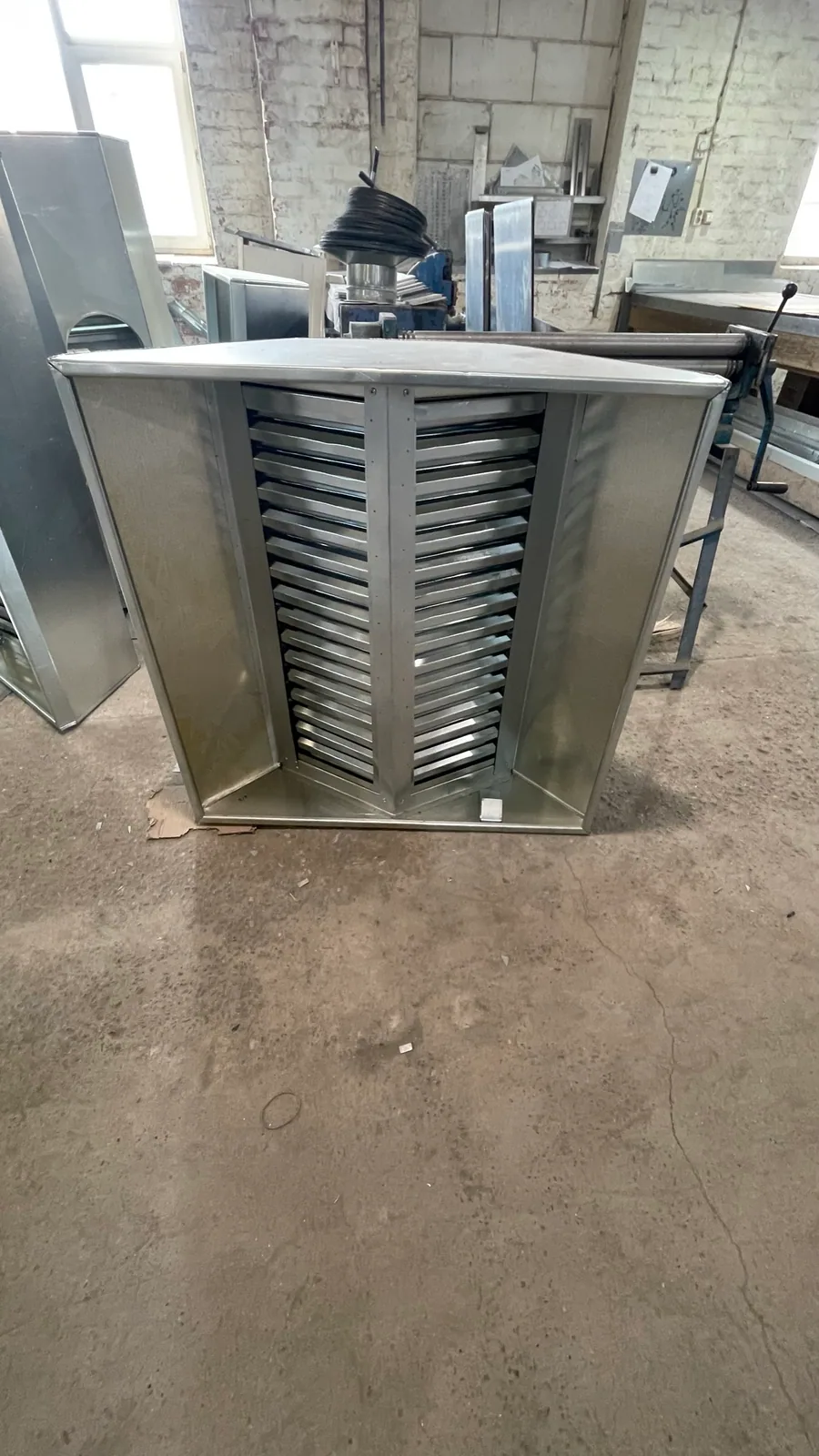

УвеличитьКорпус с решёткой
Прямоугольное изделие с решётчатой лицевой частью. При заказе передают вид спереди и сбоку.

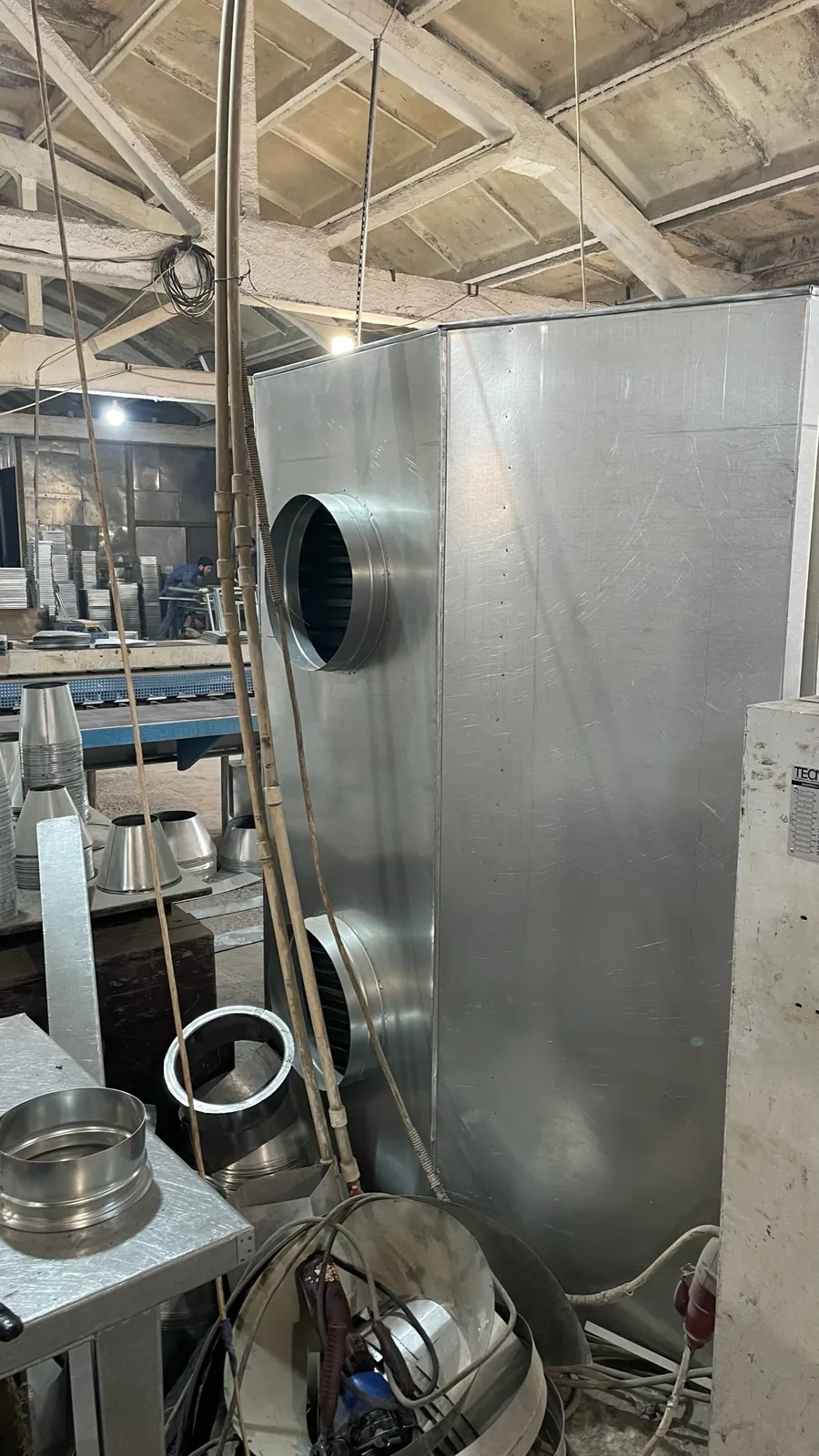

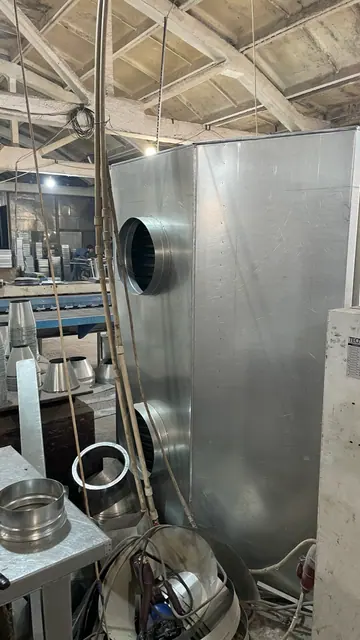

УвеличитьПрямоугольный корпус с круглым выходом
Боковой патрубок на прямоугольной детали. В эскизе показывают его положение относительно торцов.

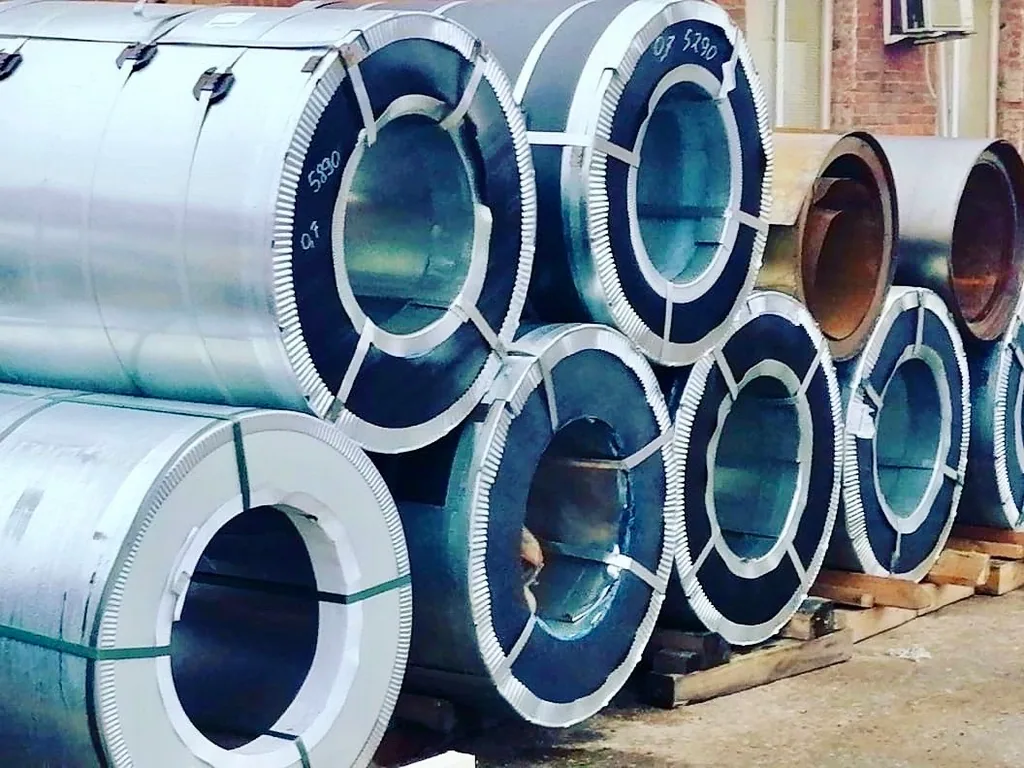

УвеличитьРулонный металл крупным планом
Торцы рулонов и упаковочные ленты. Фотография материала не заменяет сведения о его марке и толщине.

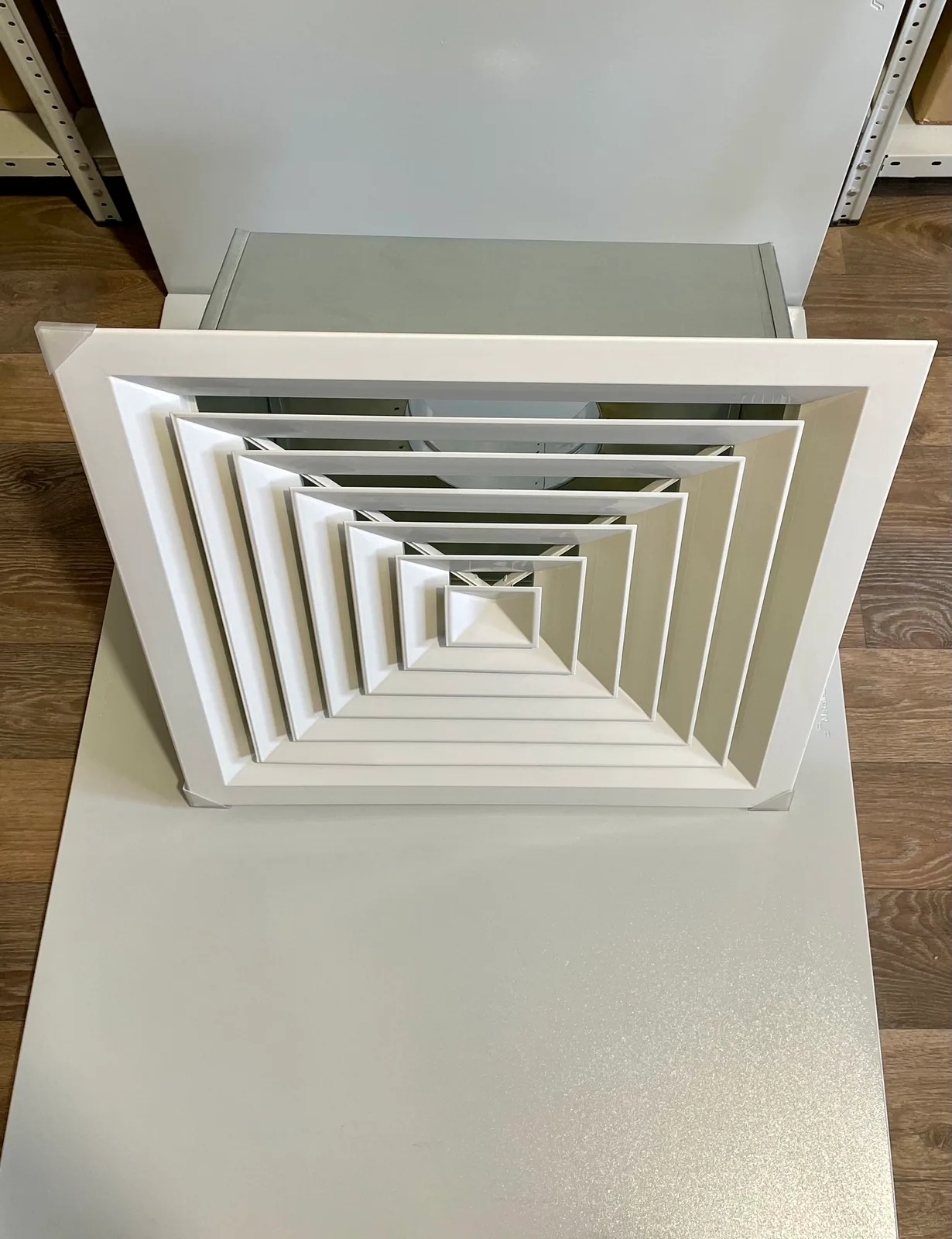

УвеличитьКвадратная решётка: вид спереди
Фронтальный ракурс с квадратными направляющими. Для комплектации нужны посадочные и наружные размеры.
УвеличитьТа же решётка со стороны патрубка
Обратная сторона изделия: металлический корпус и круглый присоединительный патрубок.
УвеличитьСекции у производственного здания
Прямоугольные воздуховоды разных сечений, расположенные торцами к проходу.

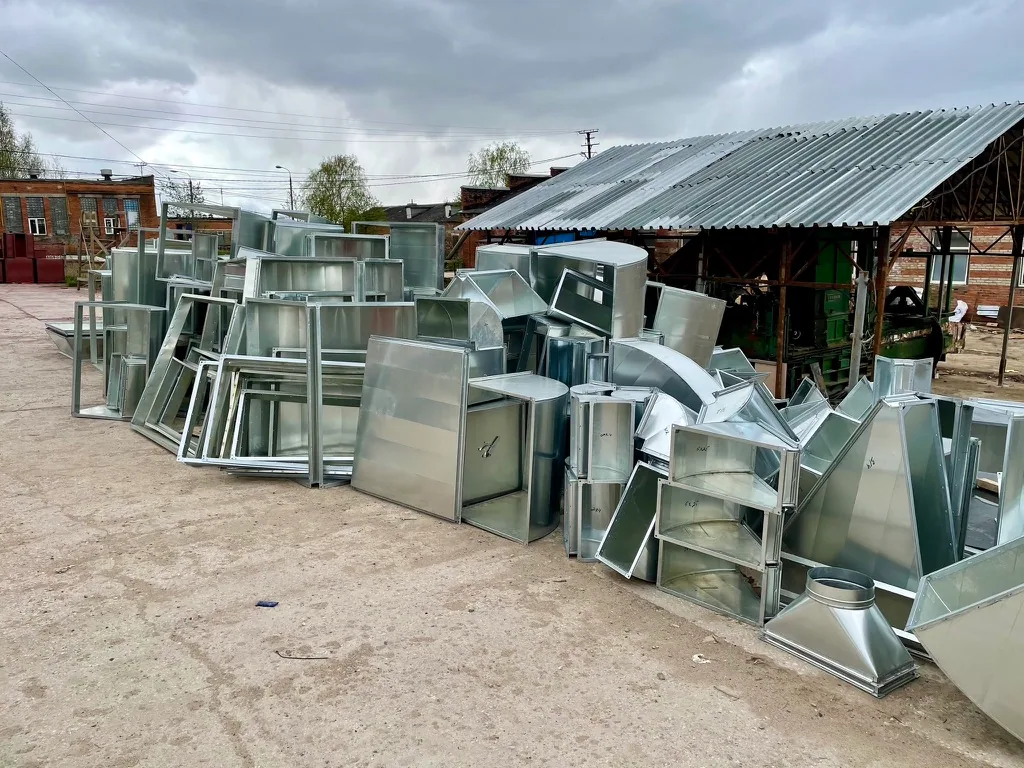

УвеличитьПодборка прямоугольных фасонных изделий
На площадке видны переходы, поворотные детали и прямые секции.

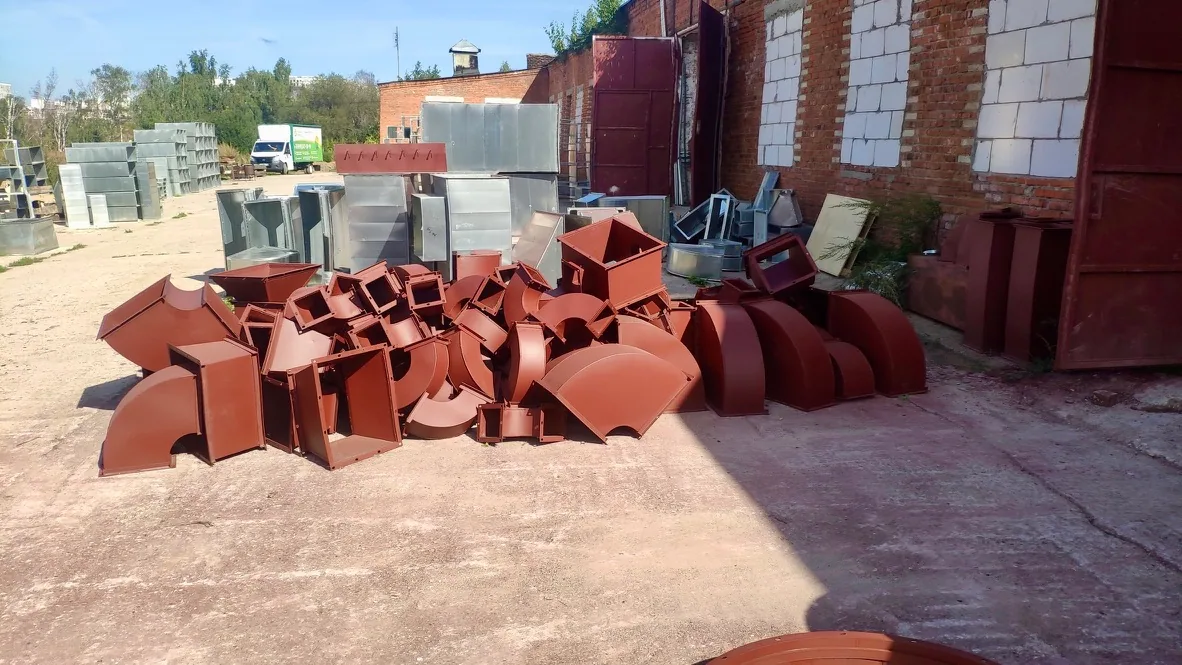

УвеличитьОкрашенные фасонные изделия
Партия красно-коричневых деталей разной формы. Тип покрытия и материал уточняют при подготовке заказа.

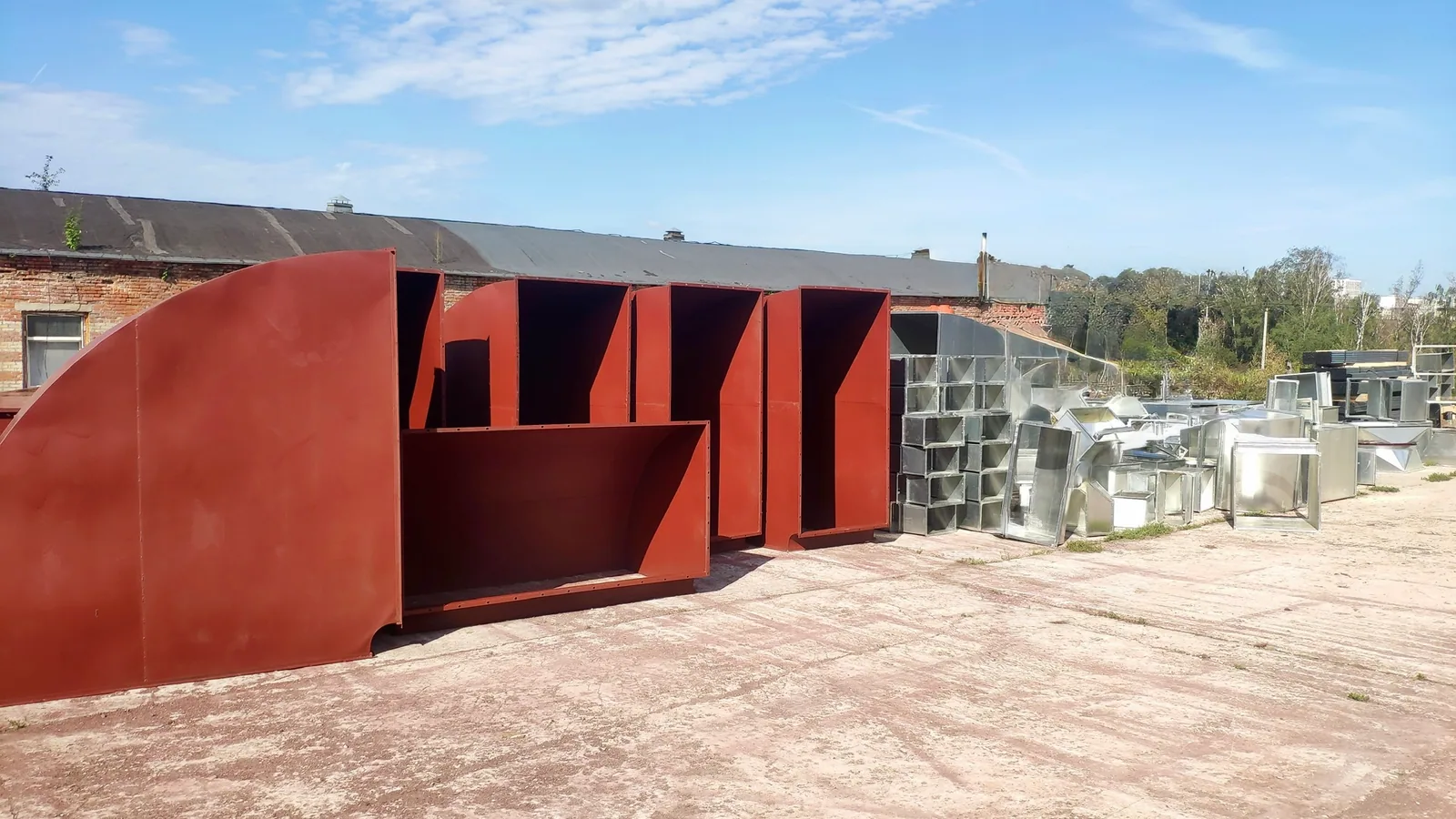

УвеличитьКрупные окрашенные секции и повороты
Крупногабаритные детали с прямоугольными торцами и криволинейными поверхностями.
УвеличитьРамки с отверстиями под крепёж
Прямоугольные металлические рамки у рабочего места. На эскизе соединения нужны также данные о креплении.
УвеличитьОкрашенные корпуса с отверстиями
Прямоугольные изделия с круглыми отверстиями и соединительными рамками.
УвеличитьКруглые участки с регулирующими узлами
На корпусах видны наружные механизмы. Исполнение и требуемые параметры указывают по проекту.

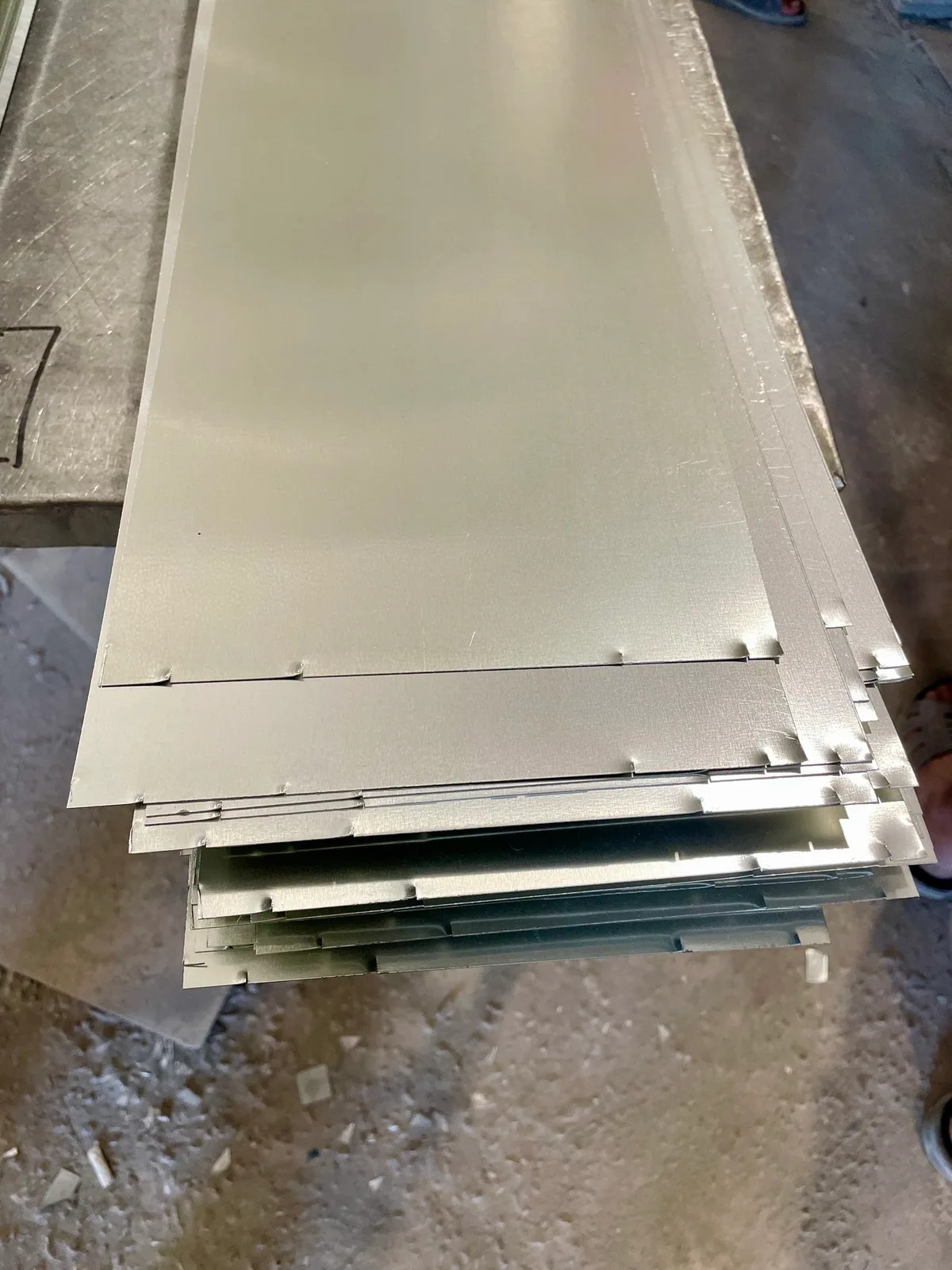

УвеличитьМеталлические панели и заготовки
Плоские металлические детали с обработанными краями, сложенные в цехе.
От фотографии — к вашему заданию
Похожая форма — начало разговора
Фото помогает показать нужную геометрию. Для изготовления передайте размеры, материал, толщину, соединения и количество. Материал и характеристики изделия не определяют по его внешнему виду. Снимки из архива не показывают текущие складские остатки.
